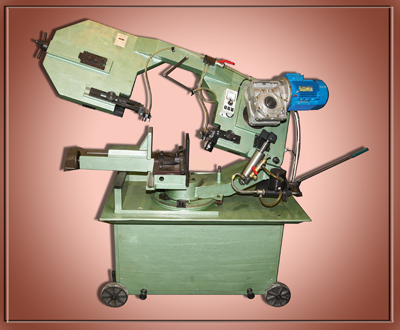

Маятниковые(кулисные) ленточнопильные станки по металлу типа СРЗ 200-01
Ленточнопильные станки маятникового типа(кулисные)
CP3 200-01Н/П, СР3 200Н/П
Назначение: порезка прутка, профиля под углом к продольной оси заготовки 90°- неповоротные(Н) или± 45° - поворотные (П).Все модели станков оснащены частотным преобразователем для регулировки скорости ленточной пилы.Диапазон регулирования - 5. Этого достаточно для разрезания любых материалов:конструкционных, высоколегированных сталей, цветных сплавов, чугуна. Вид разрезаемого металла зависит только от типа используемой ленточной пилы. Опускание кулисы происходит под действием силы тяжести. Усилие резания регулируется гидродросселем. Подъем в исходное положение с помощью гидроцилиндра с ручным приводом(на станках СРЗ 200-01 или ручным способом на станках СРЗ 200. Все станки оснащены встроенным устройством для контроля натяжения ленточной пилы(тензометром).По желанию Заказчика станки комплектуются устройством для подачи заготовок в зону резания(рольгангом)
| № |
Наименование показателей станка |
СРЗ-200-01 |
СРЗ-200 |
| 1. |
Размеры разрезаем. заготовки, мм
|
Ø300
|
Ф200
|
| 2. |
Угол реза : неповоротный
поворотный
|
90°
90°±45°
|
| 3. |
Точность реза (прямолинейность) мм/мм
|
0,5/100
|
| 4. |
Скорость резания Ст 20 см2/мин
Сталь типа 12Х18 H 10Т
|
25
14
|
20
10
|
| 5. |
Ширина реза, мм
|
1,5
|
| 6. |
Напряжение питания
|
380 В, 50 Гц
|
| 7. |
Привод ленточной пилы, кВт
|
1,5
|
| 8. |
Скорость ленточной пилы, м/мин.
с преобразователем частоты
|
18-90
|
| 9. |
Р-ры ленточной пилы, мм : -длина
- толщина
- ширина
|
3200
0,9
27
|
2655
0,9
27
|
| 10. |
Вес станка, кг
|
420
|
300
|
| 11. |
Габариты станка, мм
- длина
- ширина
- высота
|
1750
700
1500
|
1450
700
1300
|
|
